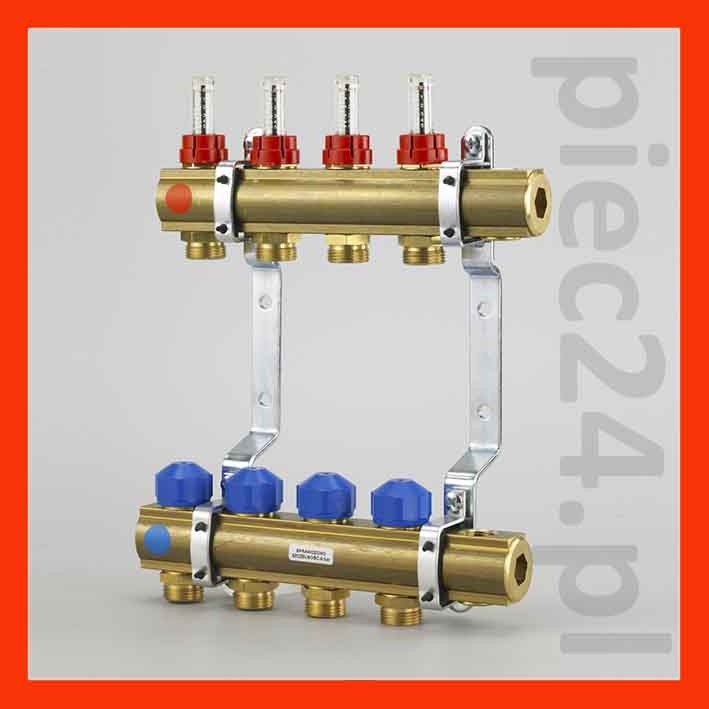

Techniprot rozdzielacze do ogrzewania podłogowego 1" z rury profilowej mosiężnej w gat. CW617N - ze wskaźnikami przepływu i z opcją montażu sekcji odpowietrzeniowo - spustowej

Kod produktu:
Ean:
Dostępność: wybierz wariant
Ilość sekcji:
Cena brutto wybierz wariant
Cena netto -
Dane techniczne
Przyłącze: nie
Materiał/Wykonanie: rura mosiężna profilowana
+ R-2 TECH 0873 313.58 254.94 zł 348.42 zł Wysyłka w 3-5 dni
+ R-3 TECH 0874 412.09 335.03 zł 457.88 zł Wysyłka w 3-5 dni
+ R-4 TECH 0875 510.32 414.89 zł 567.02 zł Wysyłka w 3-5 dni
+ R-5 TECH 0876 608.36 494.60 zł 675.95 zł Wysyłka w 3-5 dni
+ R-6 TECH 0877 706.39 574.30 zł 784.88 zł Dostępny na magazynie
+ R-7 TECH 0878 804.42 654.00 zł 893.80 zł Wysyłka w 3-5 dni
+ R-8 TECH 0879 903.02 734.16 zł 1003.36 zł Wysyłka w 3-5 dni
+ R-9 TECH 0880 1003.72 816.03 zł 1115.24 zł Wysyłka w 3-5 dni
+ R-10 TECH 0881 1102.71 896.51 zł 1225.23 zł Wysyłka w 3-5 dni
+ R-11 TECH 0882 1201.51 976.84 zł 1335.01 zł Wysyłka w 3-5 dni
+ R-12 TECH 0883 1301.63 1058.24 zł 1446.25 zł Wysyłka w 3-5 dni

Techniprot rozdzielacze do ogrzewania podłogowego 1" z rury profilowej mosiężnej w gat. CW617N - ze wskaźnikami przepływu i z opcją montażu sekcji odpowietrzeniowo - spustowej

Podstawowe dane techniczne:

  • temperatura pracy ≤ 60°C (przy innych zastosowaniach max. 90°C)
  • ciśnienie 0,8 MPa (8 bar)
  • strumień czynnika grzejnego dla w*= 0,3 m/s; 0,67 m³/h
  • moc** cieplna zasilanych obwodów ogrzewania podłogowego (dla Δt = 10K) ≤ 7,7 kW
  • strumień czynnika grzejnego dla w*= 0,4 m/s; 0,9 m³/h
  • moc** cieplna zasilanych obwodów ogrzewania podłogowego (dla Δt = 10K) ≤ 10,3 kW
  • wysokość rozdzielacza 335 mm

w*- liniowa szybkość przepływu czynnika grzejnego w belce rozdzielacza
moc**- cieplna dla przypadku gdy czynnikiem grzejnym jest woda o temperaturze 50°C

Wykonanie:

  • 2 belki wybłyszczane wykonane z rury mosiężnej profilowanej z wkręconymi łącznikami (posiadającymi gwint Gz 3/4” i gniazdo wewnętrzne ø18,0 +0,1) na odejściach do podłączenia obwodów grzewczych. Belki posiadają dodatkową sekcję z otworami Gw 1/2” pod odpowietrzniki i zawory spustowe. Otwory pod zawory spustowe zaślepione są korkami Gz 1/2”
  • belka zasilająca z wkręconymi wskaźnikami przepływu o zakresie regulacyjnym 0 ÷ 5 l/min
  • belka powrotna z wkręconymi zaworami termostatycznymi bez nastawy wstępnej z gwintem M 30x1,5, przystosowanymi do współpracy z siłownikami
  • 2 korki wkrętne Gz 1”
  • 2 korki wkrętne Gz 1/2”
  • 2 wsporniki ocynkowane + obejmy z wkładkami tłumiącymi





Dostępny w rozmiarach od 2 (R-2) do 12 obiegów (R-12)
